เครื่องพันท่อแนวนอน 50/3

อุปกรณ์การผลิตที่ทำให้ฟังก์ชันการพันเกลียวเสร็จสมบูรณ์โดยการเคลื่อนที่แบบหมุนของตัวหมุนแบบท่อ มีการติดตั้งเฟรมลอยสำหรับวางรีลจ่ายเงินแต่ละอันบนแกนของตัวแกว่ง เนื่องจากไดรฟ์แบบจ่ายเงิน เฟรมลอยจึงแกว่งและไม่หมุนเท่านั้น มีการติดตั้งอุปกรณ์รับสายไว้ด้านนอกตัวแกว่ง โดยทั่วไป เครื่องตีเกลียวแบบท่อมี 1+ มีวงล้อจ่าย 6 อัน มีวงล้อจ่ายออก 1+12 เครื่อง เครื่องตีเกลียวแบบท่อเหมาะสำหรับผลิต 7 และ 19 (การตีเกลียวรอง) ขนาดเล็ก แกนนำไฟฟ้า ภาพตัดขวางหลังการพันเกลียวจะแตกต่างกันไปตามรุ่น ประเภท G200 โดยทั่วไปมีขนาดถึง 35 มม. 2 ประเภท G400 โดยทั่วไปสูงถึง 70 มม. 2 และมากกว่า 70 มม. 2 มักไม่ค่อยผลิตโดยเครื่องพันเกลียวแบบท่อ

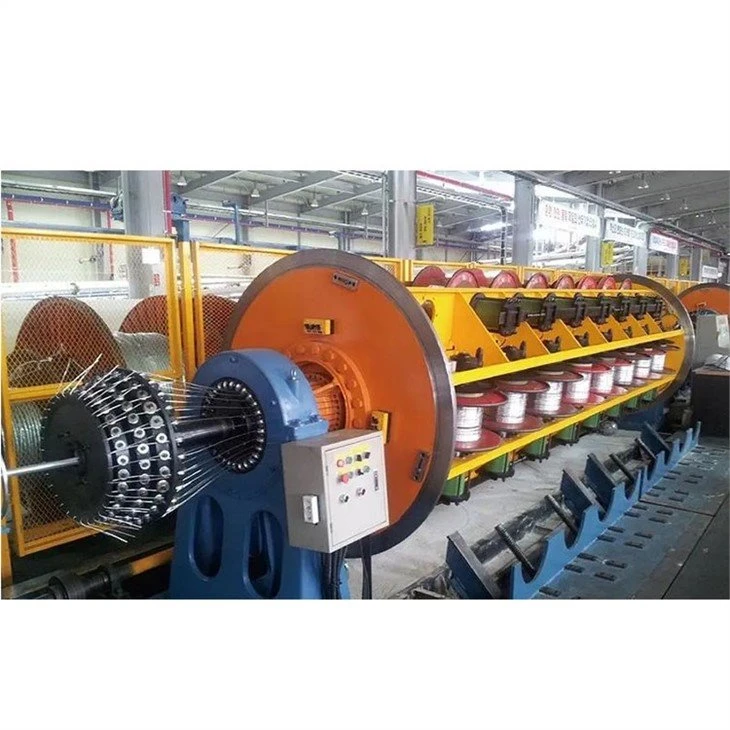

เนื่องจากโครงสร้างแบบเฟรม แกนกลางจึงไม่ได้รับน้ำหนักของสปูล อุปกรณ์จึงมีความแข็งแกร่งและความแข็งแรงสูง ประสิทธิภาพโดยรวมที่ดีและรัศมีวงเลี้ยวเล็ก ดังนั้นความเร็วในการผลิตจึงสูง ตัวบิดเฟรมไม่สามารถบิดกลับได้ เมื่อบิดลวดลวดเส้นเดียวจะสร้างความเครียดภายในเนื่องจากการบิดซึ่งทำให้ลวดกลมแข็งที่มีความแข็งแรงสูงบิดไม่แน่นและหลุดง่าย ดังนั้นเครื่องตีเกลียวแบบเฟรมบางเครื่องจึงติดตั้งอุปกรณ์เปลี่ยนรูปล่วงหน้าที่ด้านหน้ากรงตีเกลียวเพื่อขจัดความเครียดภายในของสายเดี่ยว การควบคุมความตึงนั้นดำเนินการโดยใช้แรงเสียดทานทางกลหรือนิวแมติก ฯลฯ และแผ่นด้านบนใช้การหนีบอย่างรวดเร็วแบบล้อหนอนไฟฟ้าหรือการหนีบล้อด้วยมือแบบแมนนวล นอกจากนี้ยังมีอุปกรณ์ที่ติดตั้งอุปกรณ์ดิสก์ส่วนกลางบนและล่างอีกด้วย

เนื่องจากรัศมีการหมุนที่กว้างมากและโครงสร้างที่ซับซ้อนของอุปกรณ์ที่คลายเกลียว ความเร็วในการผลิตของเครื่องบิดกรงจึงมีจำกัด จะบิดหรือไม่บิดก็ได้จึงเหมาะกับแกนลวดหุ้มฉนวนต่างๆ การควบคุมความตึงที่ดีสามารถให้ผลการใช้งานอย่างเต็มที่ระหว่างการใช้งาน และได้กลายเป็นอุปกรณ์ทางกลที่เหนือกว่ามากสำหรับการผลิตสายไฟ และประสิทธิภาพการใช้งานของผลิตภัณฑ์นี้ได้รับการยอมรับและยกย่องจากผู้คนมากมาย ,ในกระบวนการใช้เพื่อให้เล่นได้ดีขึ้นถึงข้อดีของมัน ขอบเขตการใช้งานเริ่มกว้างขวางมากขึ้นเรื่อยๆ ในกระบวนการใช้งานก็สามารถตอบสนองความต้องการในการใช้งานได้ดีขึ้น และกลายเป็นผลิตภัณฑ์ที่เหนือกว่าทั่วไปมาก ใช้งานอยู่ตอนนี้ -

อุปกรณ์การผลิตที่ทำให้ฟังก์ชันการบิดสมบูรณ์โดยการหมุนกว้าน เพลายื่นของรอกจ่ายออกแต่ละอันต้องได้รับการติดตั้งอย่างสมมาตรรอบแกนของกว้านหมุนตามกฎบางประการ นั่นคือ บนเส้นรอบวงด้านนอกของกว้านหมุน แกนของรอกจ่ายแต่ละอันจะขนานกับแกนของกว้านหมุน และรอกจ่ายแต่ละอันจะหมุนพร้อมกับกว้าน ความเคลื่อนไหว. มีทั้งแนวตั้งและแนวนอน

อุปกรณ์การผลิตที่ทำให้ฟังก์ชันการพันเกลียวเสร็จสมบูรณ์โดยการหมุนของตะแลงแกงแบบแข็ง วงเล็บสำหรับวางรอกจ่ายแต่ละอันได้รับการแก้ไขบนตะแลงแกงและไม่สามารถลอยได้ เนื่องจากขายึดของวงล้อจ่ายเงินมีรูปร่างเหมือนส้อมจึงได้ชื่อว่า โดยทั่วไปมีหลายส่วน ส่วนทั่วไปคือ 3 ส่วนและ 5 ส่วนซึ่งง่ายกว่าเครื่องตีเกลียวแบบกรงและมีกำลังการผลิตใกล้เคียงกัน ซึ่งพบเห็นได้ในโรงงานลวดและเคเบิลขนาดใหญ่และขนาดกลางเท่านั้น
