วิธีการใช้งานอุปกรณ์จ่ายออกของเครื่องพันท่อแนวนอน 200/9

ในฐานะซัพพลายเออร์ของเครื่องพันท่อแนวนอน 200/9 ฉันมาที่นี่เพื่อแบ่งปันคำแนะนำที่ครอบคลุมเกี่ยวกับวิธีการใช้งานอุปกรณ์แบบ pay-off เครื่องจักรนี้เป็นอุปกรณ์ชิ้นสำคัญในอุตสาหกรรมการผลิตสายเคเบิลและสายไฟ และการทำงานที่เหมาะสมของอุปกรณ์จ่ายออกถือเป็นสิ่งสำคัญเพื่อให้ได้ผลลัพธ์การพันเกลียวคุณภาพสูง

ทำความเข้าใจเกี่ยวกับอุปกรณ์จ่ายออกของเครื่องพันท่อแนวนอน 200/9

อุปกรณ์จ่ายออกของเครื่องพันเกลียวท่อแนวนอน 200/9 ได้รับการออกแบบมาเพื่อป้อนสายไฟหรือสายเคเบิลแต่ละเส้นเข้าสู่กระบวนการพันเกลียวได้อย่างราบรื่นและสม่ำเสมอ ประกอบด้วยส่วนประกอบสำคัญหลายประการ รวมถึงแกนม้วนสาย เบรก ระบบควบคุมแรงดึง และกลไกนำทาง

หลอดลวดคือบริเวณที่พันสายไฟแต่ละเส้น จำเป็นต้องติดตั้งอย่างถูกต้องบนอุปกรณ์จ่ายออกเพื่อให้แน่ใจว่ามีการป้อนสายไฟที่เหมาะสม เบรกใช้เพื่อควบคุมความเร็วในการหมุนของแกนม้วน ซึ่งช่วยรักษาความตึงที่เหมาะสมในสายไฟในระหว่างกระบวนการจ่ายออก ระบบควบคุมความตึงมีหน้าที่ในการปรับความตึงของสายไฟอย่างต่อเนื่อง และกลไกนำทางจะกำหนดทิศทางของสายไฟไปยังบริเวณที่พันเกลียว

การตรวจสอบก่อนการปฏิบัติงาน

ก่อนที่จะเริ่มใช้งานอุปกรณ์แบบจ่ายเงิน จำเป็นต้องมีการตรวจสอบก่อนการทำงานหลายชุด ขั้นแรก ให้ตรวจสอบแกนม้วนลวด ตรวจสอบให้แน่ใจว่าอยู่ในสภาพดีโดยไม่มีความเสียหายหรือการเสียรูปใด ๆ ที่มองเห็นได้ สายไฟบนแกนม้วนควรพันให้เรียบร้อยและไม่มีปมหรือพันกัน

ตรวจสอบเบรกของอุปกรณ์จ่ายออก ควรปรับอย่างเหมาะสมเพื่อให้สามารถควบคุมการหมุนของแกนม้วนได้อย่างมีประสิทธิภาพ เบรกที่หลวมอาจทำให้แกนหมุนอิสระเกินไป ส่งผลให้สายไฟหย่อนมากเกินไป ในขณะที่เบรกที่แน่นเกินไปอาจทำให้สายไฟขาดหรือเกิดแรงตึงไม่สม่ำเสมอ

ตรวจสอบระบบควบคุมความตึง ตรวจสอบให้แน่ใจว่าได้รับการปรับเทียบอย่างถูกต้อง คุณสามารถทดสอบได้โดยการดึงสายไฟด้วยตนเองและสังเกตการอ่านค่าความตึง ควรตรวจสอบกลไกการนำทางว่ามีการอุดตันหรือแนวที่ไม่ตรงหรือไม่ ทำความสะอาดหากจำเป็นเพื่อให้แน่ใจว่าสายไฟผ่านได้ราบรื่น

กำลังโหลดแกนลวด

การโหลดแกนลวดลงบนอุปกรณ์จ่ายออกถือเป็นขั้นตอนสำคัญ ขั้นแรก เลือกแกนลวดที่เหมาะสมตามข้อกำหนดเฉพาะของกระบวนการตีเกลียว จัดแนวแกนม้วนให้ตรงกับที่ยึดแกนม้วนบนอุปกรณ์จ่ายออก ตรวจสอบให้แน่ใจว่าวางอยู่ตรงกลางและนั่งอย่างแน่นหนา

ใช้กลไกการล็อคที่มีให้บนตัวยึดแกนม้วนเพื่อยึดแกนม้วนให้เข้าที่ วิธีนี้จะป้องกันไม่ให้แกนหมุนหรือสั่นสะเทือนในระหว่างกระบวนการจ่ายออก ซึ่งอาจนำไปสู่ความผิดปกติของสายไฟได้ หลังจากใส่แกนม้วนแล้ว ให้ร้อยสายไฟผ่านกลไกนำทาง เริ่มจากแกนม้วนและนำลวดอย่างระมัดระวังผ่านแต่ละเส้น เพื่อให้แน่ใจว่าเป็นไปตามเส้นทางที่ถูกต้องไปยังบริเวณที่พันเกลียว

การตั้งค่าความตึงเครียด

การตั้งค่าความตึงที่เหมาะสมเป็นสิ่งสำคัญสำหรับการดำเนินการจ่ายผลตอบแทนให้สำเร็จ เริ่มต้นด้วยการตั้งค่าความตึงเริ่มต้นตามประเภทและเส้นผ่านศูนย์กลางของสายไฟ โดยทั่วไปค่านี้สามารถพบได้ในคู่มือการใช้งานของเครื่องหรือพิจารณาจากประสบการณ์ที่ผ่านมา

ใช้ระบบควบคุมความตึงเพื่อปรับความตึง คุณสามารถตรวจสอบความตึงเครียดได้โดยใช้เซ็นเซอร์ความตึงหรือมิเตอร์ที่ติดตั้งบนอุปกรณ์จ่ายออก ขณะที่เครื่องเริ่มทำงาน ให้สังเกตการป้อนสายไฟ หากสายไฟหลวมเกินไป ให้เพิ่มความตึงเล็กน้อย หากแน่นเกินไป ให้ลดความตึงเครียด ละเอียดอย่างต่อเนื่อง - ปรับความตึงระหว่างการทำงานเพื่อให้แน่ใจว่าคุณภาพของสายไฟสม่ำเสมอ

การเริ่มใช้งานอุปกรณ์ Pay-off

เมื่อการตรวจสอบก่อนการทำงานทั้งหมดเสร็จสิ้น หลอดลวดจะถูกโหลด และตั้งค่าความตึงแล้ว คุณสามารถเริ่มการทำงานของอุปกรณ์จ่ายออกได้ ขั้นแรกให้เปิดแหล่งจ่ายไฟเข้าเครื่อง จากนั้นจึงสตาร์ทมอเตอร์จ่าย-ปิดอุปกรณ์ แกนม้วนจะเริ่มหมุน และสายไฟจะเริ่มป้อนเข้าไปในบริเวณที่พันเกลียว

ตรวจสอบการป้อนสายไฟอย่างใกล้ชิดในระหว่างการสตาร์ทครั้งแรก ตรวจสอบสัญญาณการเคลื่อนที่ของสายไฟที่ผิดปกติ เช่น การสั่นสะเทือนมากเกินไปหรือแรงตึงที่ไม่สม่ำเสมอ หากตรวจพบปัญหาใดๆ ให้หยุดเครื่องทันทีและแก้ไขปัญหา

การติดตามกระบวนการจ่ายเงินออก

ในระหว่างกระบวนการจ่ายเงิน จำเป็นต้องมีการตรวจสอบอย่างต่อเนื่อง จับตาดูความตึงของสายไฟ ความผันผวนของความตึงเครียดสามารถนำไปสู่การพันเกลียวที่ไม่สม่ำเสมอ ซึ่งอาจส่งผลต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้าย หากความตึงเปลี่ยนแปลง ให้ปรับระบบควบคุมความตึงตามนั้น

ตรวจสอบแกนม้วนลวดอย่างสม่ำเสมอ ตรวจสอบให้แน่ใจว่าสายไฟหมุนได้อย่างราบรื่นและคลายสายไฟให้เท่ากัน ตรวจสอบสัญญาณของการแตกหักของสายไฟหรือการสึกหรอมากเกินไป หากสายไฟขาด ให้หยุดเครื่องทันที ถอดสายไฟที่ขาดออก และร้อยสายไฟใหม่อีกครั้ง

ติดตามกลไกการชี้นำด้วย ตรวจสอบให้แน่ใจว่าสายไฟยังคงเดินตามเส้นทางที่ถูกต้องและไม่มีการอุดตัน การอุดตันใดๆ อาจทำให้สายไฟพันกันหรือแตกหัก ซึ่งขัดขวางกระบวนการพันเกลียว

การหยุดการจ่าย-ออกอุปกรณ์

เมื่อกระบวนการวางสายเสร็จสิ้นหรือมีเหตุฉุกเฉินคุณต้องหยุดการทำงานของอุปกรณ์จ่ายออกอย่างเหมาะสม ขั้นแรกให้ปิดมอเตอร์ของอุปกรณ์จ่ายออก จากนั้นให้ปิดแหล่งจ่ายไฟที่เข้าเครื่อง

หลังจากหยุดเครื่องแล้ว ให้คลายความตึงบนสายไฟ วิธีนี้จะป้องกันไม่ให้สายไฟเกิดความเครียดเป็นเวลานาน ซึ่งอาจทำให้เสียรูปได้ ถอดสายไฟที่เหลือออกจากแกนม้วนถ้าจำเป็น และทำความสะอาดอุปกรณ์จ่ายออกเพื่อเตรียมสำหรับการทำงานครั้งต่อไป

การแก้ไขปัญหาทั่วไป

มีปัญหาทั่วไปหลายประการที่อาจเกิดขึ้นระหว่างการทำงานของอุปกรณ์จ่ายเงิน ปัญหาที่พบบ่อยที่สุดประการหนึ่งคือความตึงของลวดที่ไม่สม่ำเสมอ สาเหตุนี้อาจเกิดจากระบบควบคุมแรงตึงที่ผิดพลาด แกนม้วนงอไม่ตรง หรือเบรกสึก เพื่อแก้ไขปัญหานี้ ขั้นแรก ให้ตรวจสอบระบบควบคุมความตึงว่ามีการทำงานผิดปกติหรือไม่ หากทำงานตามปกติ ให้ตรวจสอบการจัดตำแหน่งแกนม้วนสายและปรับเบรกหากจำเป็น

ปัญหาทั่วไปอีกประการหนึ่งคือการแตกหักของสายไฟ อาจเกิดจากการตึงมากเกินไป สายไฟเสียหายบนแกนม้วนสาย หรือการอุดตันในกลไกนำทาง ตรวจสอบการตั้งค่าความตึงและลดค่าลงหากสูงเกินไป ตรวจสอบสายไฟบนหลอดด้ายว่ามีความเสียหายหรือไม่ และเปลี่ยนหลอดด้ายหากจำเป็น ทำความสะอาดกลไกนำทางเพื่อขจัดสิ่งอุดตัน

หากแกนม้วนหมุนไม่ราบรื่น อาจเป็นเพราะปัญหาทางกลไก เช่น แบริ่งติดขัดหรือสายพานหลวม ตรวจสอบส่วนประกอบทางกลไกของอุปกรณ์จ่ายออกและซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่เสียหาย

สินค้าที่เกี่ยวข้อง

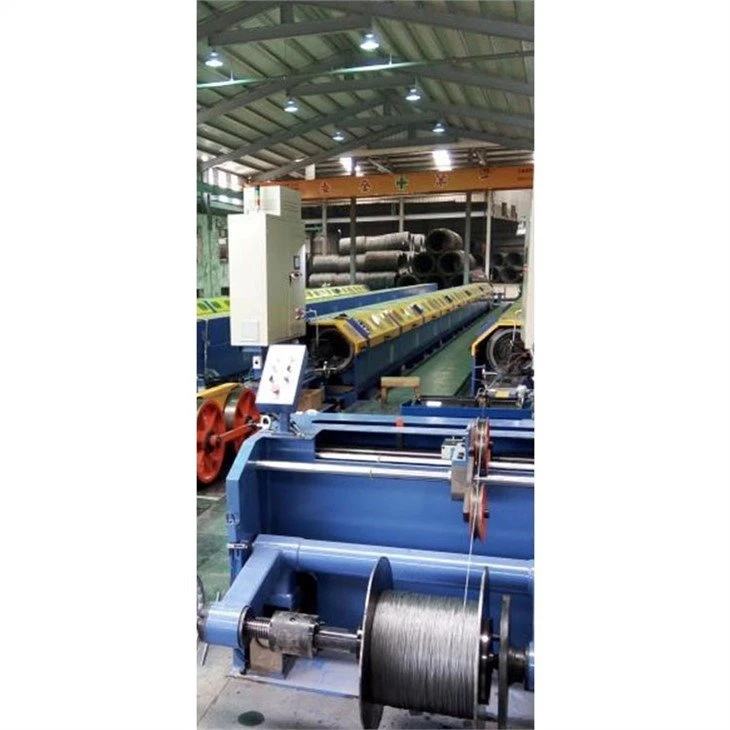

นอกจากเครื่องพันท่อแนวนอน 200/9 แล้ว เรายังมีรุ่นอื่นๆ อีก เช่นเครื่องพันท่อแนวนอน 100/3-เครื่องพันท่อแนวนอน 200/12, และเครื่องพันท่อแนวนอน 120/3- เครื่องจักรเหล่านี้เหมาะสำหรับความต้องการการผลิตที่แตกต่างกันและสามารถจัดหาโซลูชั่นการตีเกลียวคุณภาพสูงได้
